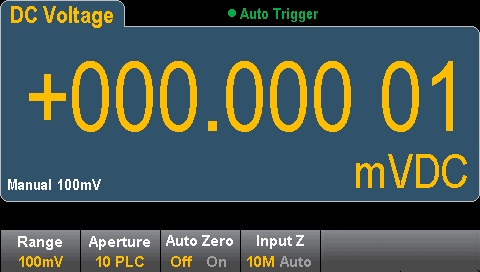

7 1/2高精度电压表；
电压表测试端口前后两套，便于测试系统布线；
50k/s高速采集，利于捕捉瞬态信号；
标配条形图、直方图、趋势图和数据统计功能；
10nV电压分辨率，操作简单，参数可灵活设置；
测量功能：直流电压、温度；
4.3寸64 K色TFT液晶屏；
安全标准为CAT II 300 V；
支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件；
配置接口：USB Device，USB Host，RS232/485，LAN，GPIB（HDM3075-DVH可选）。

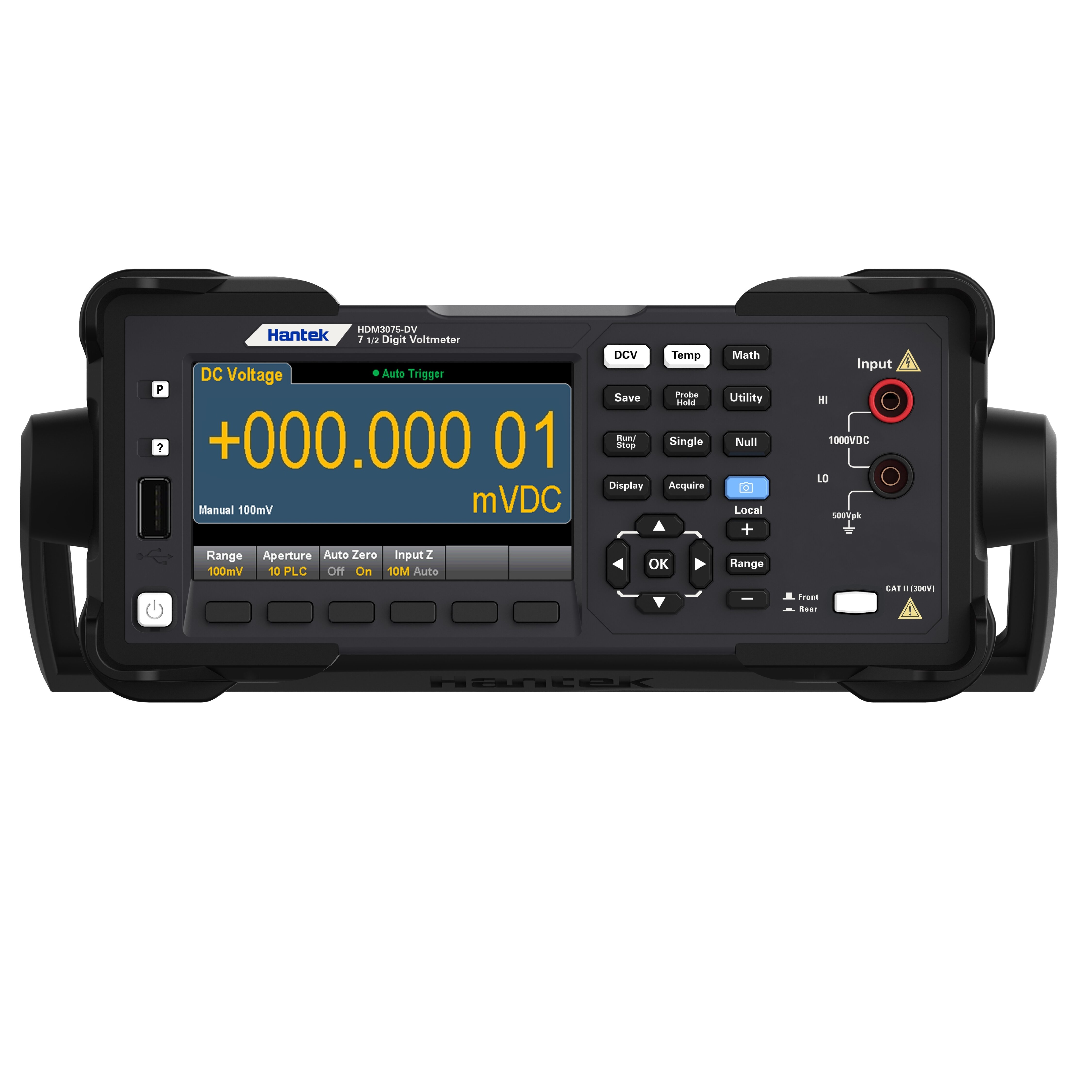

7 1/2高精度电压表

4.3寸64 K色TFT液晶屏；
50k/s高速采集，利于捕捉瞬态信号；
10nV电压分辨率。

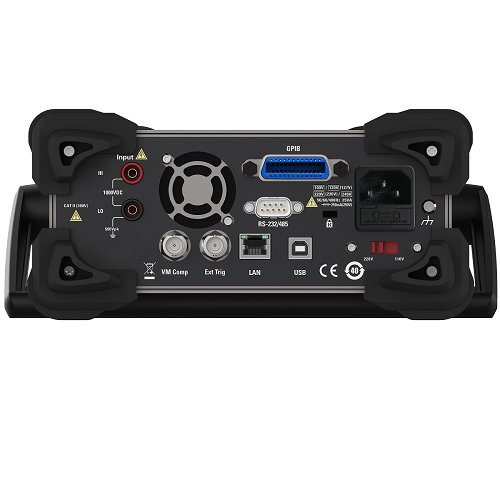

前后两套电压表测试接口

电压表测试端口前后两套，便于测试系统布线；
支持 SCPI 远程控制命令、兼容市场上的主流万用表命令集，标配电脑端上位机控制软件。

条形图，趋势图，直方图，数据统计功能

标配条形图、直方图、趋势图和数据统计功能；
带有统计信息和趋势图的直方图。

强大的数学运算功能

数学运算dB/dBm测量；
多种测量：最大值、最小值、平均值、标准差等。

型号	HDM3075-DVH	HDM3075-DV
分辨率位数	7 1/2	7 1/2
DCV基本精度	16ppm	16ppm
最大读数速率	50，000个读数/秒	50，000个读数/秒
存储器	10，000个读数	10，000个读数
双行显示	是	是
统计图形	直方图、条形图、趋势图	直方图、条形图、趋势图
接口	USB、RS232/485、LAN、GPIB	USB、RS232/485、LAN
输入端子	前面板、后面板	前面板、后面板

量程（2）	24小时（3）	90天	1年	2年	温度系数/ ℃（4）
Tcal ± 1℃	Tcal ± 5℃	Tcal ± 5℃	Tcal ± 5℃
直流电压
100mV	0.0030 + 0.0030	0.0040 + 0.0035	0.0040 + 0.0035	0.0045 + 0.0035	0.0005 + 0.0005
1V	0.0010 + 0.0004	0.0015 + 0.0004	0.0020 + 0.0004	0.0025 + 0.0004	0.0005 + 0.0001
10V	0.0008 + 0.0002	0.0013 + 0.0002	0.0016 + 0.0002	0.0020 + 0.0002	0.0005 + 0.0001
100V	0.0020 + 0.0006	0.0032 + 0.0006	0.0038 + 0.0006	0.0040 + 0.0006	0.0005 + 0.0001
1000V	0.0020 + 0.0006	0.0032 + 0.0006	0.0038 + 0.0006	0.0040 + 0.0006	0.0005 + 0.0001
温度
PT100(DIN/IEC 751)（5）	探头精度 + 0.05 ℃
5KΩ热敏电阻	探头精度 + 0.10 ℃

1.技术指标在经过60分钟预热、积分时间设为10 或100 NPLC。
2.除了1000 DCV，所有量程都有20% 的过量程。
3.相对于标准校准。
4.在TCAL ±5 °C 范围外, 每1度(°C) 都增加一个系数。
5.所选探头会限制实际的测量量程和探测误差。探头精度已包括所有的测量和ITCALS-90 温度转换误差。PTCAL100 Ro 可设为100 Ω ±5 Ω，以消除原始的探头误差。

量程（2）	24小时（3）	90天	1年	2年	温度系数/ ℃（4）
Tcal ± 1℃	Tcal ± 5℃	Tcal ± 5℃	Tcal ± 5℃
直流电压
100mV	0.0030 + 0.0030	0.0040 + 0.0035	0.0040 + 0.0035	0.0045 + 0.0035	0.0005 + 0.0005
1V	0.0010 + 0.0004	0.0015 + 0.0004	0.0020 + 0.0004	0.0025 + 0.0004	0.0005 + 0.0001
10V	0.0008 + 0.0002	0.0013 + 0.0002	0.0016 + 0.0002	0.0020 + 0.0002	0.0005 + 0.0001
100V	0.0020 + 0.0006	0.0032 + 0.0006	0.0038 + 0.0006	0.0040 + 0.0006	0.0005 + 0.0001
1000V	0.0020 + 0.0006	0.0032 + 0.0006	0.0038 + 0.0006	0.0040 + 0.0006	0.0005 + 0.0001
温度
PT100(DIN/IEC 751)（5）	探头精度 + 0.05 ℃
5KΩ热敏电阻	探头精度 + 0.10 ℃

【提示：最多可比较4个产品】

系列	读数分辨率	最快测量速度	I/O接口	DCV基本精度
HDM3075系列	7 1/2	50,000 个读数/秒	USB，RS232/485 LAN，GPIB	16 ppm
HDM3065系列	6 1/2	30，000个读数/秒	USB，RS232/485 LAN，GPIB	35 PPM
HDM3075-DV	7 1/2	50,000 个读数/秒	USB，RS232/485 LAN，GPIB(选配)	16 ppm
HDM3055系列	5 1/2	30，000个读数/秒	USB，RS232/485 LAN，GPIB	150 PPM
HDM3065-20A	6 1/2	30，000个读数/秒	USB，RS232/485 LAN	35 PPM
HDM3055-20A	5 1/2	30，000个读数/秒	USB，RS232/485 LAN	75 PPM
HDM3065-2000V-50A	6 1/2	30，000个读数/秒	USB，RS232/485 LAN	35 PPM
HDM3065-3000V-100A	6 1/2	30，000个读数/秒	USB，RS232/485 LAN	35 PPM
